T-FLEX Печатные платы

Для работы системы требуется установленный T-FLEX CAD 3D

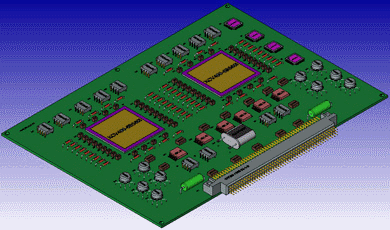

С помощью T-FLEX Печатные платы создается трехмерная модель печатной платы с установленными на ней электрорадиоэлементами, то есть 3D-модель сборки электронного устройства.

Такую 3D-модель печатной платы можно вставить в 3D-модель электронного модуля, а эти модули — в 3D-модель электронного блока, который может содержать более десятка электронных модулей, и таким образом получить полную 3D-модель сложного изделия.

Самым простым, но, тем не менее, очень полезным является использование полученной трехмерной сборки в операции проверки собираемости. Даже опытным разработчикам бывает трудно представить, где может возникнуть пересечение собираемых электронных модулей, тем более что эти модули проектируют конструкторы печатных плат, а собирает в блок — ведущий конструктор блока. Для проверки собираемости требования к трехмерным моделям электрорадиоэлементов просты — достаточно, чтобы они были разработаны с соблюдением точных геометрических размеров.
Далее эту 3D-модель печатной платы можно использовать для различных видов математического моделирования — механического, теплового, электромагнитного и пр. При этом, во-первых, требования к трехмерным моделям при этом резко возрастают, поскольку теперь они должны содержать информацию, необходимую для работы программ моделирования (тепловые и механические свойства материалов, электрические параметры электрорадиоэлементов и т.д.), а во-вторых, необходимы интерфейсы T-FLEX CAD, с этими программами моделирования.

Функциональные возможности T-FLEX Печатные платы

Приложение T-FLEX Печатные платы представляет собой дополнительный компонент САПР T-FLEX CAD, который выполняет следующие задачи:

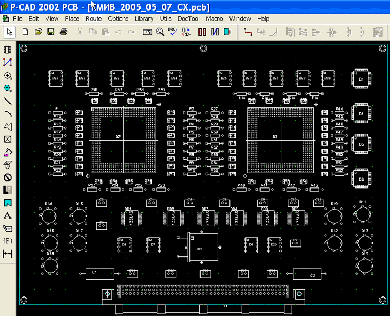

• Считывание информации об электронной печатной плате и её компонентах, содержащейся в файле формата IDF, принятого в качестве стандартного формата для обмена данными между электронными САПР
• Создание 3D-модели самой печатной платы на основе полученной информации. Модель печатной платы учитывает геометрическую информацию о контурах платы, её толщине, количестве, размерах и расположении монтажных, крепёжных и других отверстий на печатной плате
• Создание при необходимости 3D-моделей компонентов печатной платы на основе полученной информации об их геометрии
• Создание трёхмерной сборочной модели печатной платы, состоящей из модели самой платы и её компонентов. Для удобства управления моделями компонентов платы может использоваться библиотека компонентов. Она может наполняться пользователем по необходимости, а также генерироваться автоматически при импорте моделей печатных плат
• Управление библиотекой компонентов печатных плат, содержащей файлы трёхмерных моделей

Трёхмерные модели, полученные при помощи T-FLEX Печатные платы, могут в дальнейшем использоваться для решения различных задач, к которым относятся:

• Размещение печатных плат в корпусе электронного устройства для проверки собираемости, оценки внешнего вида и т.д.
• Разработка чертежей общего вида электронного устройства в сборе
• Дальнейшая доработка трёхмерной модели устройствами средствами T-FLEX CAD для прокладки проводов, жгутов, устройств крепления и т.д. Данные средства обычно не поддерживаются электронными САПР
• Решение задач, связанных с тепловым анализом конструкции электронного устройства (анализ температур, теплообмена и т.д.)
• Решение задач, связанной с оценкой прочности конструкции, собственных частот резонанса, и т.д.

Для работы системы требуется установленный T-FLEX CAD 3D
