T-FLEX ЧПУ 2D

С помощью программы T-FLEX ЧПУ 2D технолог-программист создает траектории обработки, опираясь на двухмерную геометрию (штриховки или 2D-пути). Траектория поддерживает линейную и круговую интерполяцию с заданной точностью.

Программа построена по модульному принципу. Обязательным является наличие базового модуля программы T-FLEX ЧПУ 2D, к которому можно подключить любой набор из модулей конкретных обработок:

• электроэрозионная
• лазерная
• токарная
• сверлильная
• штамповка

Базовый модуль программы T-FLEX ЧПУ

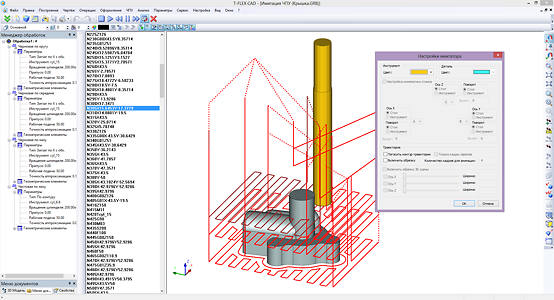

Наличие базового модуля программы T-FLEX ЧПУ является обязательным, так как именно сюда включены такие необходимые в работе инструменты технолога-программиста, как редактор табличных постпроцессоров, редактор режущих инструментов, редактор пользовательских машинных циклов, имитатор обработки, инструменты по настройке системы, контекстная помощь.

Mодуль электроэрозионной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на электроэрозионных станках.

Поддерживаются следующие стратегии обработки:

• одноконтурное резание
• угловое резание
• двухконтурное резание
• выборка металла по спирали

Модуль лазерной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ для станков с лучевым методом обработки (лазерных, плазменных, гидроструйных, термической резки).

Модуль токарной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках токарной группы.

Модуль сверлильной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках сверлильной группы.

Модуль 2.5D фрезерной обработки.

Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.

Новый модуль подготовки управляющих программ для штамповочно-пробивного оборудования

Штамповочный модуль – это новый программный инструмент CAM-системы

T-FLEX ЧПУ, предназначенной для подготовки управляющих программ, используемых на штамповочных станках с ЧПУ.

Программа T-FLEX ЧПУ предоставляет широкий выбор штамповочного инструмента, используемого при создании траекторий обработки: круг, овал, прямоугольник, квадрат, а также инструмент произвольной геометрии, определяемой пользователем.
В системе предусмотрена возможность пользовательского и автоматического расчета траекторий пробивки материала для прямых, окружностей, сплайнов, сложных контуров с учетом ширины пуансона, толщины листа заготовки и последовательности инструмента, используемого для обработки.

Для работы системы требуется установленный T-FLEX CAD 2D или T-FLEX CAD 3D
