T-FLEX Анализ

T-FLEX Анализ - это интегрированная с T-FLEX CAD среда конечно-элементных расчётов. Используя T-FLEX Анализ, пользователь системы T-FLEX CAD имеет возможность осуществлять математическое моделирование распространённых физических явлений и решать важные практические задачи, возникающие в повседневной практике проектирования.

Все расчёты ведутся с применением метода конечных элементов (МКЭ). При этом между трёхмерной моделью изделия и расчётной конечно-элементной моделью поддерживается ассоциативная связь. Параметрические изменения исходной твердотельной модели автоматически переносятся на сеточную конечно-элементную модель.
Структурно T-FLEX Анализ организован по модульному принципу, что позволяет пользователю гибко подойти к комплектации рабочего места расчётчика. В зависимости от решаемых задач, пользователь может выбрать один или несколько расчётных модулей.

Состав расчетных модулей

- Статический анализ
- Частотный анализ
- Анализ устойчивости
- Тепловой анализ
- Вынужденные колебания
- Анализ усталости

Порядок работы

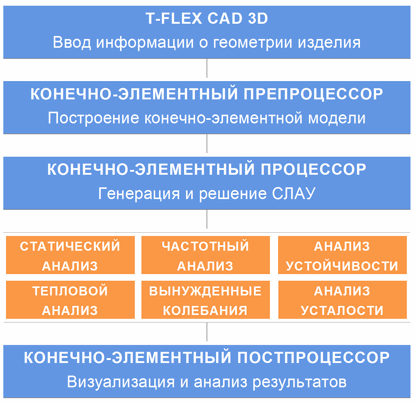

Типичный порядок работы расчётчика с системой T-FLEX Анализ состоит из нескольких этапов.
На первом этапе необходимо построение трёхмерной модели изделия в T-FLEX CAD 3D. Модель может быть импортирована из сторонней системы проектирования.
На втором этапе необходимо осуществить генерацию сеточной конечно-элементной модели изделия с помощью модуля Препроцессора T-FLEX Анализ. Генерация сеточной модели предусматривает создание конечно-элементной сетки, отражающей геометрию изделия и наложения граничных условий, определяющих физическую задачу, подлежащую решению.

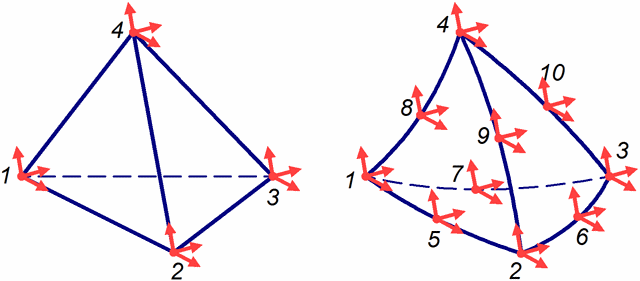

T-FLEX Анализ ориентирован на решение физических задач в объёмной постановке. Геометрию анализируемой детали в этом случае удобнее всего описывать тетраэдальным конечным элементом, поэтому Препроцессор T-FLEX Анализа ориентирован на автоматическое построение тетраэдальных конечно-элементных сеток. Тетраэдальная сетка позволяет достаточно точно аппроксимировать сколь угодно сложную произвольную геометрию изделия, и поэтому часто используется для объёмного МКЭ анализа. Препроцессор T-FLEX Анализ позволяет строить сетки из тетраэдальных конечных элементов двух типов – четырехузловых тетраэдров и десятиузловых тетраэдров.

В T-FLEX Анализе предусмотрены специальные команды, позволяющие в интерактивном режиме задать внешние воздействия, прикладывая их непосредственно к элементам твердотельной модели. Препроцессор автоматически переносит граничные условия на конечно-элементную модель для выполнения расчёта.

Третий этап осуществления расчётов выполняется модулем Процессора T-FLEX Анализ. В Процессоре осуществляется генерация расчётных систем уравнений и их решение. Результатами работы конечно-элементного Процессора являются значения искомых целевых функций, например, перемещения и напряжения при статическом анализе, или собственные частоты и формы колебаний при частотном.

Для работы системы требуется установленный T-FLEX CAD 3D
